Przemysłowe przepustnice elastomerowe typ, RS napędy i osprzęt



DOSKONAŁA JAKOŚĆ WIELOLETNIA NIEZAWODNOŚĆ

Przepustnice elastomerowe typu RS firmy CRANEFLOW (dawna ALFA LAVAL FLOW)



Przepustnice elastomerowe firmy CRANEFLOW (dawna ALFA LAVAL FLOW) stanowią typowy element wielu instalacji technologicznych. Mogą pracować zarówno jako armatura odcinająca, jak i regulacyjna.

Wieloletnie doświadczenie producenta zaowocowało unikalnym rozwiązaniem technicznym - uszczelka wymienialna, zawulkanizowana na pierścieniu nośnym.

Program produkcji przepustnic RS:

  • zakres średnic : DN40 ÷ DN1200
  • zakres ciśnienia roboczego : do 1,6 MPa (PN16)
  • zakres temperatur pracy : -34oC ÷ +150oC
  • materiał obudowy (korpusu) : żeliwo szare, żeliwo sferoidalne, staliwo
  • typy obudów : międzykołnierzowa, dokołnierzowa, kołnierzowa



Międzykołnierzowa
(z otworami centrującymi)

DN 50 - 600
PN 6/10/16
ANSI 150

Dokołnierzowa
(z otworami gwintowanymi)

DN 40 - 600
PN 6/10/16
ANSI 150

Kołnierzowa

DN 700 - 1200
PN 10/16
MSS - SP44

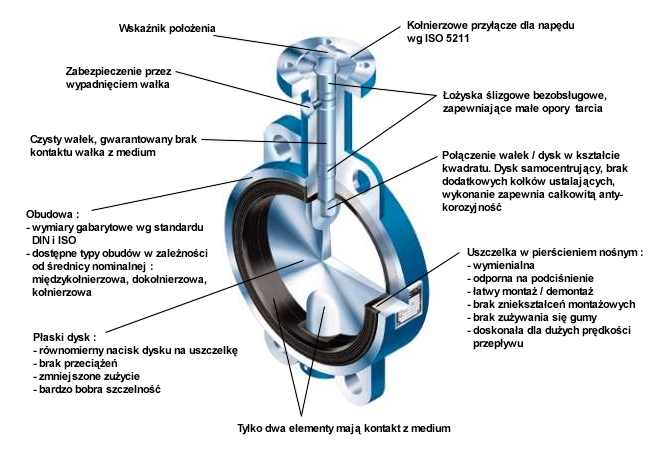

Cechy charakterystyczne:

Pierścień nośny :

  • utrzymuje uszczelkę we właściwej pozycji
  • zabezpiecza przed zniekształceniem uszczelki
  • nie występują naprężenia montażowe w gumie
  • praca w instalacjach próżniowych
  • łatwy montaż i demontaż

Połączenie wałek - dysk w kształcie kwadratu:

  • tylko dwa elementy mają kontakt z medium
  • wykonanie zapewniające całkowitą antykorozyjność
  • samocentrujący dysk
  • równomierny rozkład naprężeń na powierzchni uszczelniającej
  • łatwy montaż i demontaż

Spłaszczone krawędzie dysku:

  • miejsce głównego uszczelnienia przepustnicy
  • równomierny na całym obwodzie nacisk dysku na uszczelkę
  • brak przeciążeń
  • zmniejszone zużycie
  • gwarantowana szczelności przy wysokich ciśnieniach



Wykonania materiałowe niektórych elementów:



Obudowa: żeliwo szare GG25
żeliwo sferoidalne GGG40, GGG40.3
staliwo GS-C25
Górny / dolny wałek: stal:
X20Cr13 (1.4021)
X5CrNiMo 18/10 (1.4401)
Dysk: żeliwo sferoidalne GGG40 - niklowany (0.7040) - od DN 200
żeliwo sferoidalne GGG40 - pokryty ECTFE (Halar)
żeliwo sferoidalne GGG40 - pokryty Hostellen Gur (UHMWPE)
stal kwasoodporna : X5CrNiMo 18/10 (1.4401)
stal kwasoodporna G-X6CrNiMo 18/10 (1.4408)
stal kwasoodporna G-X5CrNiMoNb 18/10 (1.4581)
stal Duplex G-X2CrNiMoCuN 27 77 43 (9.4517)
stal Hastelloy-C G-NiMo16Cr (2.4883)
Uszczelka: EPDM
EPDM-H
NBR
HNBR
CSM (Hypalon)
FPM (Viton)

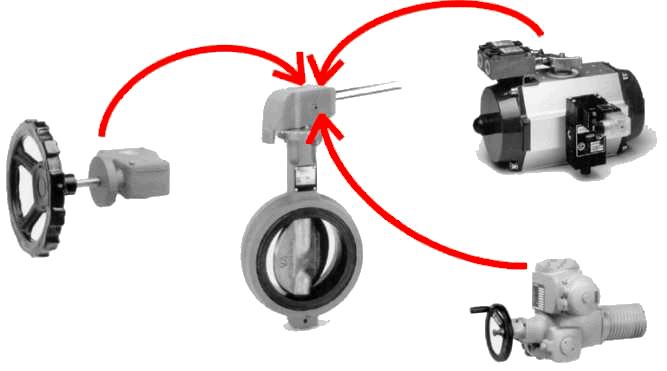

Dostępne typy napędów:

  • Napędy ręczne: rączka 10-cio pozycyjna, przekładnia ślimakowa
  • Napędy pneumatyczne
  • Napędy elektryczne

Fachowy zespół inżynierski naszej firmy oferuje kompleksowe doradztwo techniczne oraz pomoc we właściwym doborze przepustnic.
